LS152真空鍍膜在線測厚儀

詳細內容

一、LS152真空鍍膜在線測厚儀測試原理

材料的透過率(光密度)和材料的鍍層厚度成一定的比例關系。這樣通過監控材料的光學透過率(光密度)來達到監控材料的均勻性，鍍層厚度的目的。只要是光能透過的材料，都可以通過監控透光率來監控產品的品質。如卷繞真空鍍膜，玻璃鍍膜，玻璃生產線等等。

LS152真空鍍膜在線測厚儀

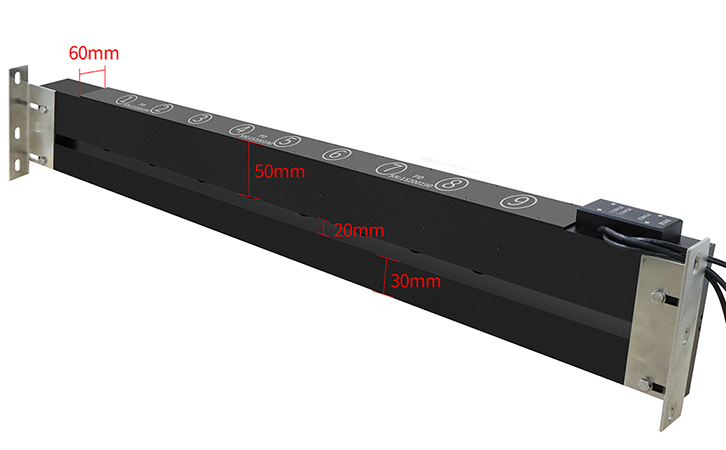

用戶可以自由選擇測試點的數量，下圖為9組測試點的在線測厚儀外觀圖。設備的實際長度以定制的測試點數量為準。

二、LS152非接觸式在線測厚儀結構組成?

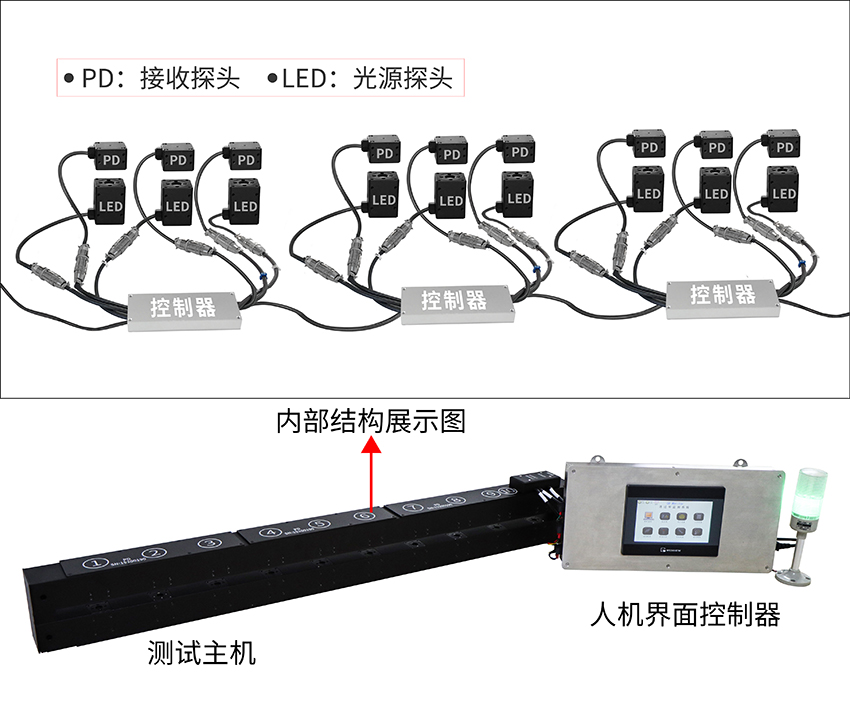

設備分為三部分：探測系統、人機交互設備、電腦實時監控系統；

探測系統:主要包括測試點（光源探頭+接收探頭），控制器和鋁支架；

人機界面：7寸LCD人機交互界面，顯示各個測試點的透過率和光密度數據；

電腦實時監控系統（選配）：數據記錄，分析，報表等功能。

此儀器提供雙路的RS485通訊接口，標準的MODBUS通訊協議，方便和PLC，單片機，人機界面，組態王，電腦等通訊。鍍膜機可以直接讀取此設備的光密度數據，實現控制自動化（閉環控制）。

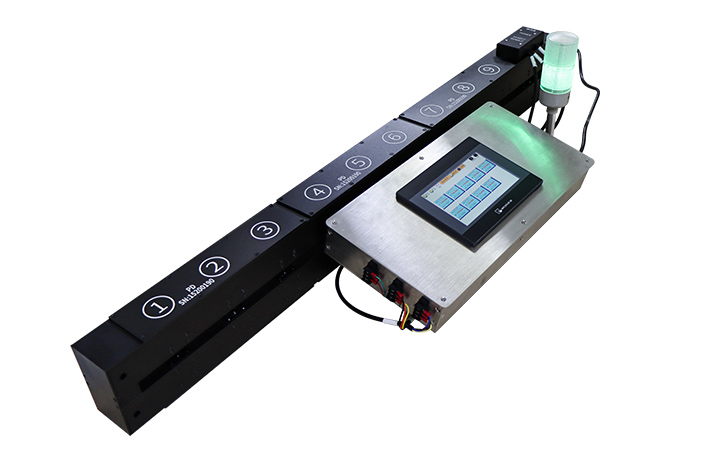

三、LS152真空鍍膜在線測厚儀圖片

測控主機尺寸及安裝方式：

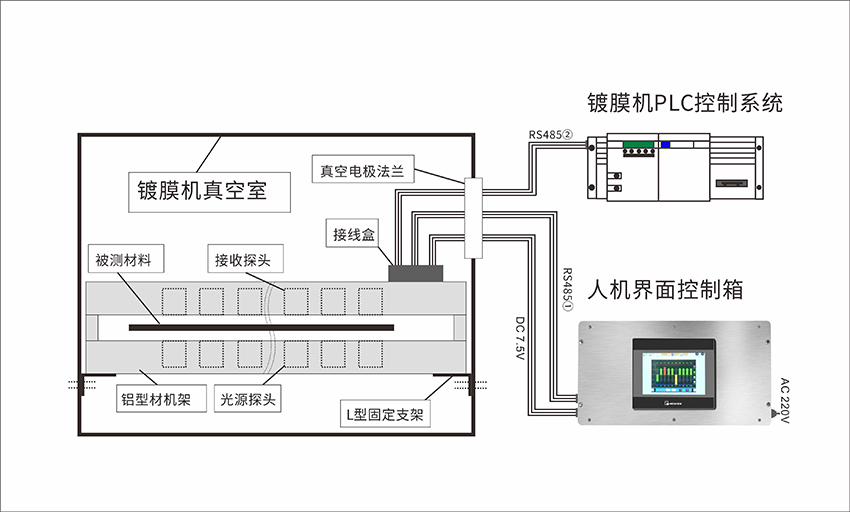

控制器和測試探頭內嵌于測控主機內，安裝時只需要固定測控主機即可。每臺設備均配有安裝支架，安裝支架根據客戶的實際安裝需求進行定制。測控主機安裝示意圖如下：

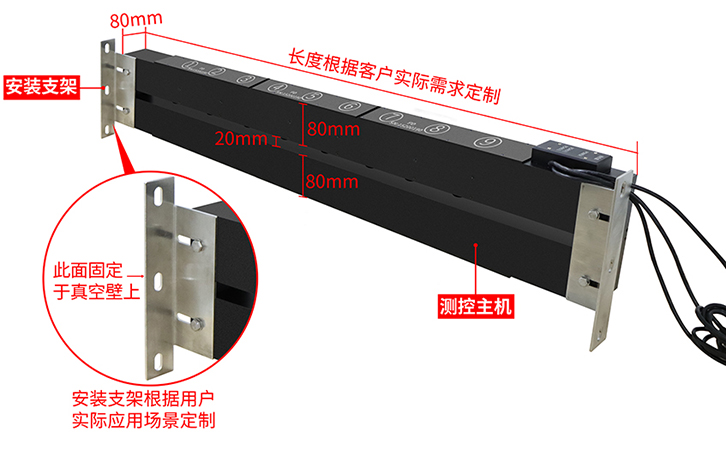

LS152真空鍍膜在線測厚儀可特殊定制的最小尺寸圖如下：

四、LS152在線涂層測厚儀參數

測試波長	850nm紅外線,530nm綠光可選
測量光斑	5mm圓形
透過率測量精度	優于±1%（無色均勻透光物質）
透過率分辨率	0.005%
光密度測量范圍	0.00 OD - 5.00 OD
光密度分辨率	0.01 OD for 0.00-3.00 OD0.05 OD for 3.00-5.00 OD
最大測量點數	45點
相鄰探頭之間距離	最小35mm
光源探頭和接收探頭之間距離	20mm
工作溫度	-10℃ ～ 60℃
存儲溫度	-20℃ ～ 70℃
相對濕度	小于85％，不結露
數據刷新周期	普通模式300ms/快速模式100ms
通訊接口	雙路RS485
通訊協議	支持標準MODBUS協議
儀器尺寸	長(根據客戶要求定制)×寬(80mm)×高(180mm)
需真空法蘭電極芯數	6根(不配電腦監控)9根(配電腦監控)
電源	220V AC/50Hz
